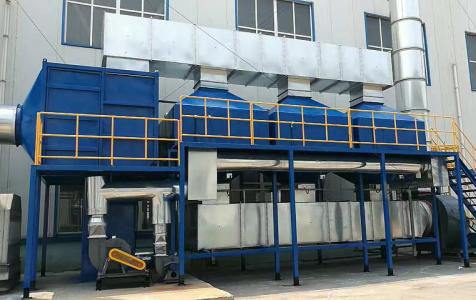

催化燃燒的使用工作原理結構圖

活性炭催化燃燒設備工作時需要經過吸附、脫附、催化燃燒三個階段。

活性炭的脫附值需要根據各個行業的工作量、工作時間、廢氣濃度等具體值來設定。當活性炭的吸附達到飽和值時，催化燃燒系統會進行自動脫附。

活性炭催化燃燒設備進行脫附時，首先空氣通過脫附風機進入到催化燃燒室，通過催化燃燒室內的加熱器進行升溫，但溫度達到200攝氏度時，通過熱交換器進入脫附管道，在脫附管道內的混流箱內進行降溫，當混流箱內的溫度達到活性炭的脫附溫度時通過閥門進入活性炭吸附箱體，對活性炭進行脫附。

廢氣通過上面的閥門進入到脫附通道，然后進入到催化燃燒室跟催化劑進行反應，反應過程中產生高溫氣體，溫度一般在260-380攝氏度，當溫度達到300攝氏度時，組加熱管關閉，溫度到350度時，第二組加熱管關閉，溫度達到380度時，三組加熱管全部關閉。電加熱全部關閉之后節約電源.

催化劑周圍放有陶瓷蓄熱體，可以有效的鎖住熱量，催化劑可以長時間的進行無加熱的反應，當溫度低于300攝氏度時，電加熱自啟動，又開始加熱。不需人員控制。節省人力和能源。

帶有陶瓷蓄熱體的催化燃燒設備又叫蓄熱式催化燃燒設備，能有效的節約用電，全自動脫附設備，又能有效的節約人力，從而達到節能運行活性炭吸附脫附催化燃燒裝置技術說明
