JGT376-B砂基透水磚抗折裝置 砂基透水磚抗折強度試驗裝置 砂基透水磚抗折夾具 砂基透水磚抗折強度試驗夾具

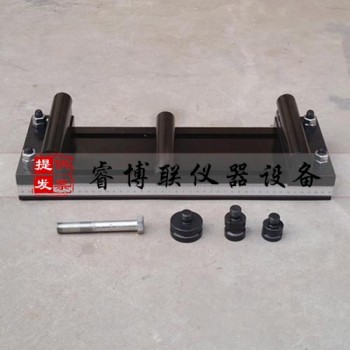

一、砂基透水磚抗折裝置產品簡介：

砂基透水磚抗折裝置滿足《JGT 376-2012 砂基透水磚》抗折試驗夾具。

1、滿足JGT 376-2012 砂基透水磚標準要求。

2、磚尺寸：100，150，200，250，300，400，500，600mm；

3、厚度：65，70，75，80，100mm；

4、支撐跨距可任意調節；

5、支撐桿直徑：40mm；

6、夾具可以連接到各種試驗機上。

 二、砂基透水磚抗折裝置試驗步驟：

B.1試驗設備

B.1.1試驗機

抗折試驗機示值相對誤差不應大于±1%，試樣的預期抗折破壞荷載值不應小于試驗機全量程的20%且不應大于全量程的80%。試驗機可采用抗折試驗機、*試驗機或帶有抗折試驗架的壓力試驗機。

B.1.2支撐輥和加壓輥

直徑為40mm的圓輥，其中一個支承輥應能滾動，另一個支撐輥可自由調整水平。

B.2試件

試件數量為5塊。

B.3試驗步驟

抗折強度試驗應按下列步驟進行：

B.3.1清除試件表面粘渣、毛刺，放入室溫水中浸泡24h；

B.3.2將試件從水中取出，擦去表面附著水，測量試樣中央的寬度和厚度，然后將試樣順著長度方向正表面朝上置于支座上（如圖B.1）所示放置。支距為試樣厚度的4倍。在支撐輥和加壓輥與試樣接觸面之間墊有3～5mm厚的橡膠墊層。

B.3.3啟動試驗機，調整加載速度為0.04MPa/s～0.06MPa/s，連續均勻地施加載荷，直至試樣破壞。記錄zui大荷載值。

三、砂基透水磚抗折裝置結果計算：

B.4結果計算

抗折強度應按式（B.1）計算：

       3pl

R1=------------------············（B.1）

       2bh2

式中：

Rf --抗折強度，單位為兆帕（MPa）；

P ---zui大荷載，單位為牛頓（N）；

l ----兩支撐輥的中心距離（支距），單位為毫米mm；

b----試件寬度，單位為毫米（mm）；

h----試件厚度，單位為毫米（mm）。

結果以5塊試樣抗折強度的平均值和單塊zui小值表示，計算精確至0.01MPa。
