一、產品簡介：

砂基透水磚抗滑性能試驗儀是根據“擺的位能損失等于擺臂末端橡膠片在路上滑動時，克服路面磚摩擦所做的功”這一基本原理研制而成。本儀器在室內外，現場均可使用，是高等級道路等建設養護中理想的抗滑檢測儀器。滄州中亞試驗儀器有限公司依據國標《JGT 376-2012 砂基透水磚》生產。

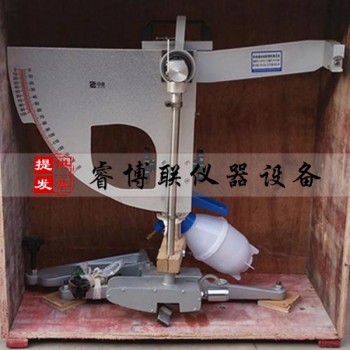

二、砂基透水磚防滑性試驗儀結構圖：

1：底座：由T型腿，調平螺絲和水準泡組成，對儀器起調平、支撐作用。

2、立柱：由立柱、升降機構、導向桿及儀器把手組成，用于升降和固定擺頭的位置。

3、釋放開關：安裝于懸臂上的開關，用于保持?jǐn)[桿上水平位置和釋放擺落下的作用。

4、轉向系統：包括緊固把手、擺軸、轉向節和軸承，起聯絡擺、固定位置，保證在擺動平面內能自由擺動。

5、示數系統：包括指針毛氈圈，壓緊蓋、指針調節螺母及刻度盤，指針可直接指示出擺值。

6、擺頭：有上下部接頭、擺桿、彈簧、杠桿、舉升柄、錘殼、滑溜塊及橡膠片（76×25.4×6.35mm)組成，它對擺動中心有規定力矩，對路面磚有規定壓力。擺頭前與后、左與右的力矩保持平衡，它是度量路面磚摩擦系數的尺度。

三、主要技術參數：

1、擺頭質量：1500±30g

   擺重心距：410±5mm

2、橡膠片對砂基透水磚的正向靜壓力：2263g（23N）

3、橡膠片尺寸：6.35×25.4×76.2mm

4、橡膠片端部距擺動中心距離：508mm

5、橡膠片對砂基透水磚的正向靜壓力：22.3N±0.5N

6、儀器重量：12KG

四、砂基透水磚防滑性試驗儀使用方法：

1、儀器調平：

1.1將儀器置于路面磚測點上，并使擺的擺動方向與行走方向一致；

1.2動底座上的調平螺栓，使水準泡居中；

2、調零：

2.1放松上、下兩個固定把手，轉動升降把手，使擺升高并能自由擺動，然后旋進緊固把手；

2.2將擺向右運動，按下安裝于懸臂上的釋放開關。使擺上的卡環進入開關槽，打開釋放開關，擺即處于水平釋放位置，并把指針抬至與擺桿平行處；

2.3按下釋放開關，使擺向左帶動指針擺動，當擺達到zui高位置后下落時，用左手將擺桿接住，此時指針應指零；若不指零時，可稍旋緊或放松擺的調節螺母。重復本項操作，直至指針指零。

3、標定滑動長度：

3.1取表面光滑的砂基透水磚，并用橡膠刮板清除擺動范轉圍內砂基透水磚上的松散顆粒和雜物；

3.2讓擺自由懸掛，擺起擺頭上的舉升柄，將底座上墊塊置于定位螺絲下面，使擺頭上的滑溜塊升高；放松松緊緊固把手，轉動立柱上升降把手，使擺擺緩緩下降，當滑溜塊上的橡膠片剛接觸砂基透水磚時，即將緊固把手旋緊，使擺頭固定；

3.3提起舉升柄，取下墊塊，使滑溜塊升高，將擺向右運動。然后手提舉升柄使擺慢慢向左運動，直至橡膠片的邊緣剛剛接觸磚面；在橡膠片的外邊擺動方向設置標準量尺，量尺的一端正對該點；再用手提起舉升柄，使滑溜塊向上抬起，并使擺繼續運動至左邊，使橡膠片返回落下再一次接觸磚面，橡膠片兩次同磚面接觸點的距離應為126mm（即滑動長度）左右；若滑動長度不符合標準時，則升高或降低儀器底座正面的調平螺絲來校正，但須調平水準泡。重復此項效核至使滑動長度符合要求。而后，將擺和指針置于水平釋放位置；

3.4效核滑動長度時，應以橡膠片長邊剛剛接觸磚面為準，不可借擺力量向前滑動，一面標定的滑動長度過長；
