產品介紹：

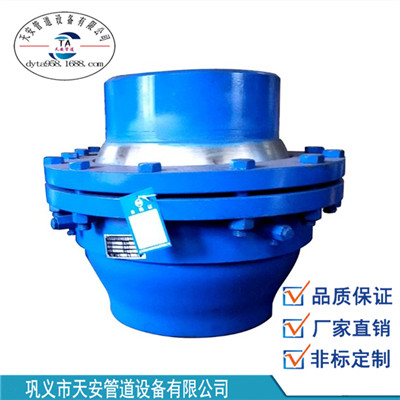

球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。采用碳纖維密封裝置這一先進技術，使得該設備密封性能更加穩定可靠。即使長時間運行出現滲漏時，也可不需停氣減壓便可維護且十分方便快捷。特別對遠距離熱能的輸送，有明顯的經濟效益和社會效益。

適用范圍：

球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中。

技術指標：

型號：QB球型補償器

工作介質：蒸汽、熱油、熱水等。

工作溫度：≤350℃/≤500℃

公稱通徑：DN40-DN1200mm

工作壓力：0.6-2.5Mpa

連接方式：焊接

性能特點：

補償能力大，占據空間小，節約投資，節約能源，使用安全可靠，特別適合于高溫?zé)崃艿赖男滦凸艿罒崤蛎浹a償裝置，值得在過熱蒸汽熱力管道上廣泛推廣應用。

具體用途：

1、用于熱力管道中，補償熱膨脹。

2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。

3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中和煤灰輸送管道系統作萬向接頭用。

4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。

安裝條件：

1、在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

2、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響球形補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

3、在安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

4、管系安裝完畢后，應盡快拆除球形補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

5、球形補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

6、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM，在水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
